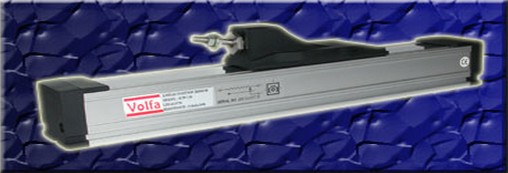

德國VOLFA位移傳感器,LWZ滑塊式位移傳感器
產品品牌：德國VOLFA位移傳感器
產品名稱：滑塊式位移傳感器
產品型號：LWZ滑塊式位移傳感器
產品特點：
l 滑塊式位移傳感器LWZ-A1/V1/V2
l 使用壽命長，高達1億次
l 量程：0...100mm...1500mm
l 線性精度：±0.3% MB
l 輸出：4...20mA,0...10V,0...5V
德國VOLFA LWZ滑塊式位移傳感器技術參數：
|
LWZ-A1/V1/V2 |
0 |
75 |
100 |
130 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
350 |
375 |
400 |
|
電行程 |
mm |
76 |
102 |
132 |
152 |
177 |
202 |
229 |
254 |
279 |
305 |
355 |
381 |
405 |
|
有效電行程 |
mm |
75 |
100 |
130 |
150 |
175 |
200 |
226 |
253 |
276 |
302 |
352 |
378 |
403 |
|
機械行程 |
mm |
79 |
104 |
135 |
155 |
179 |
204 |
231 |
256 |
281 |
307 |
357 |
384 |
404 |
|
工作電壓 |
12~24V DC |
|||||||||||||
|
輸出 |
0-10 V(V1)，0-5 V(V2)，4-20 mA(A1) |
|||||||||||||
|
線性度 |
% |
0.3 |
||||||||||||
|
分辨率 |
Infinite |
|||||||||||||
|
工作溫度 |
°C |
-10 to +80 |
||||||||||||
|
防護等級 |
IP |
IP50 |
||||||||||||
|
操作力 |
N |
less than1.2N |
||||||||||||
|
功率 |
W |
2W - 10W |
||||||||||||
|
最大電壓 |
V |
30V DC |
||||||||||||
|
壽命 |
一億次 |
|||||||||||||
|
震動 |
G |
IEC 68-2-6：1982 10G |
||||||||||||
|
沖擊 |
G |
IEC 68-2-29：1968 40G |
||||||||||||
|
尺寸 A |
mm |
216 |
241 |
271 |
292 |
317 |
343 |
368 |
393 |
418 |
444 |
494 |
521 |
538 |
|
LWZ-A1/V1/V2 |
0` |
425 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
900 |
1000 |
|
電行程 |
mm |
430 |
457 |
507 |
557 |
610 |
660 |
710 |
762 |
812 |
914 |
1014 |
|
有效電行程 |
mm |
428 |
455 |
505 |
555 |
607 |
657 |
707 |
759 |
809 |
912 |
1012 |
|
機械行程 |
mm |
430 |
460 |
506 |
558 |
612 |
662 |
712 |
765 |
815 |
917 |
1017 |
|
工作電壓 |
12~24V DC |
|||||||||||
|
輸出 |
0-10 V(V1)，0-5 V(V2)，4-20 mA(A1) |
|||||||||||
|
線性度 |
% |
0.3 |
||||||||||
|
分辨率 |
Infinite |
|||||||||||
|
工作溫度 |
°C |
-10 to +80 |
||||||||||
|
防護等級 |
IP |
IP50 |
||||||||||
|
操作力 |
N |
less than 1.2N |
||||||||||
|
功率 |
W |
2W - 10W |
||||||||||
|
最大電壓 |
V |
30V DC |
||||||||||
|
壽命 |
一億次 |
|||||||||||
|
震動 |
G |
IEC 68-2-6：1982 10G |
||||||||||
|
沖擊 |
G |
IEC 68-2-29：1968 40G |
||||||||||
|
尺寸 A |
mm |
563 |
597 |
638 |
688 |
738 |
788 |
838 |
888 |
938 |
1038 |
1138 |

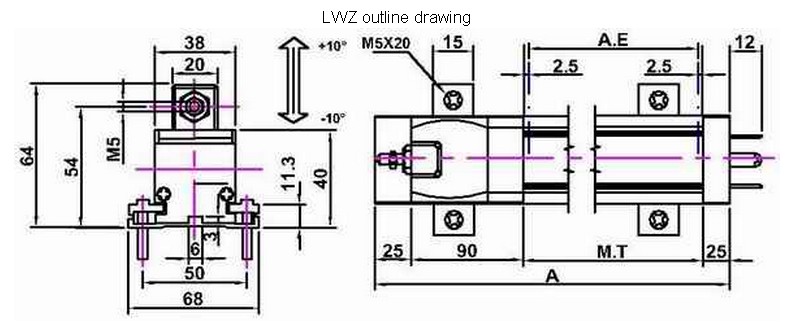

德國VOLFA LWZ滑塊式位移傳感器結構尺寸圖：
德國VOLFA LWZ滑塊式位移傳感器不同線制(電壓輸出）：
LWZ-V2 (輸出0-5V DC) 或者LWZ-V1 (0-10V DC)
三線制（端子1：電源+，端子2：輸出+，端子3：公用端）
四線制（端子1：電源+，端子2：輸出+，端子3：輸出-，端子4：電源-）
客戶訂制選項 LWZ-A1 (電流輸出4-20mA）：
二線制（端子1：輸出+，端子2：輸入+）
三線制（端子1：電源+，端子2：輸出+，端子3：公用端）
四線制（端子1：電源+，端子2：輸出+，端子3：輸出-，端子4：電源-）
德國VOLFA LWZ滑塊式位移傳感器完整型號推薦：
LWZ-75-A1，LWZ-100-A1，LWZ-130-A1，LWZ-150-A1
LWZ-175-A1，LWZ-200-A1，LWZ-225-A1，LWZ-250-A1
LWZ-275-A1，LWZ-300-A1，LWZ-350-A1，LWZ-375-A1
LWZ-400-A1，LWZ-425-A1，LWZ-450-A1，LWZ-500-A1
LWZ-600-A1，LWZ-650-A1，LWZ-700-A1，LWZ-750-A1
LWZ-800-A1，LWZ-900-A1，LWZ-1000-A1
德國VOLFA位移傳感器產品概述：
VOLFA位移傳感器（電子尺），內藏耐用的導電塑料電阻軌，適合位置測量及自動化控制等應用。利用堅固的不銹鋼軸承承托，提供順滑緊密的操作及極高的壽命。德國VOLFA位移傳感器的測量長度為50-1000mm，利用導電塑料軌與稀土金屬多指接觸片，提供了穩(wěn)定的訊號，低噪音及高壽命的運作。
